Что такое RQD (обозначение качества горной породы)?

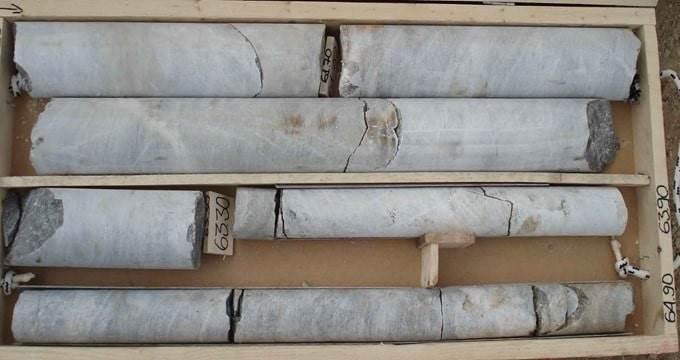

Обозначение качества породы (RQD) — это показатель качества керна породы, взятого из скважины. RQD означает степень спаянности или разрушения в массиве породы, измеряемую в процентах, где RQD 75% или более показывает хорошее качество твердых пород, а менее 50% — низкое качество выветрившихся пород.
RFQ рассчитывается путем отбора образца керна из скважины и суммирования длин всех кусков породы длиной не менее 100 мм и деления их на длину керна.
Учитываются только те куски породы, которые являются твердыми и качественными. Выветренные породы, которые не отвечают требованиям по прочности и длина которых не превышает 100 мм, не учитываются при расчете RQD. Длина кусков керна измеряется по центральной линии кусков. Испытание RFQ позволяет оценить прочность породы и повреждения, вызванные выветриванием.

В следующей таблице приведены значения RQD для различных по качеству пород.

Таблица-1: Качество горных пород и их RQD

Качество породы
RQD (%)
Очень плохое (Полностью выветренная порода)
<25% Плохое (выветрившиеся породы) от 25 до 50% Хорошо (умеренно выветрившиеся породы) 51 - 75% Хорошо (твердые породы) 76 - 90% Очень хорошо (свежие породы) 91 - 100%

Расчеты восстановления керна и RQD горных пород

Для расчета извлечения керна и RQD горных пород, смотрите следующий рисунок:

Извлечение керна рассчитывается по следующей формуле:
Извлечение керна (CR) = (общая длина извлеченной породы / общая длина проходки керна)x100
Здесь, общая длина извлеченной породы = 250+200+250+190+60+80+120 = 1150 мм.
Общая длина керна = 1200 мм
Следовательно, Извлечение керна (CR) = (1150/1200)x100 = 96%
Обозначение качества породы RQD = (SUM(длина звуковых фрагментов >100 мм)/общая длина керна)x100
SUM(длина кусков звука >100 мм) = 250+190+200 = 640 мм
Таким образом, RQD = (640/1200)x100 = 53%, что соответствует качеству горных пород, т.е. горные породы умеренно выветрились.

Использование обозначения качества горных пород (RQD) в строительстве

RQD используется для оценки качества пород, таких как степень и глубина выветривания, зоны слабости и трещиноватости пород. Эта информация используется для определения глубины заложения фундаментов, несущей способности пород, возможности оседания и скольжения фундаментов. RFQ помогает получить благоприятные условия для прокладки тоннеля и оценить зоны с некачественными породами, которые могут не выдержать инженерные сооружения.
