Работы по проверке вертикальности могут возникнуть во время строительства здания на нескольких этапах, например, во время установки вертикальной опалубки колонн и передачи уровней на последующие этажи многоэтажных конструкций. Обсуждаются различные методы контроля или проверки вертикальности конструкций во время строительства здания.

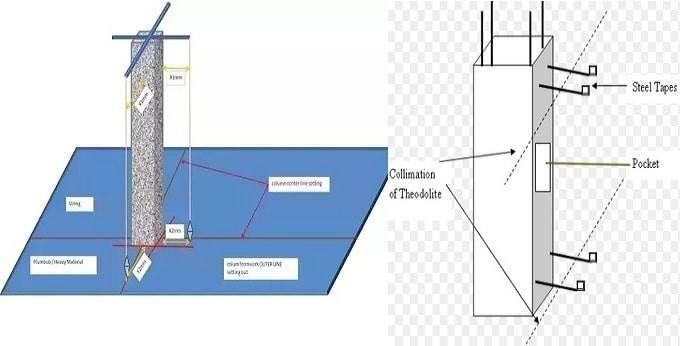

Вертикальность работ при строительстве зданий
Методы контроля вертикальности конструкции во время строительства здания
Методы, используемые для проверки или контроля вертикальности, включают в себя:
1. Техника отвеса
Отвес, как показано на рис. 2, состоит из гири с заостренным кончиком, прикрепленной к концу нити. Тяжелый груз висит под действием силы тяжести и дает точную вертикальную линию, которая называется отвесом.

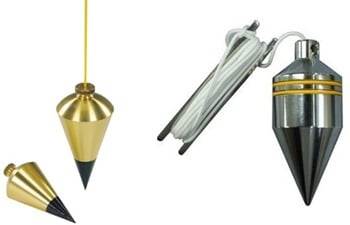

Инструмент для отвеса
Этот метод применяется для проверки или контроля вертикальности конструктивных элементов, особенно внутри помещений, таких как шахта лифта. Кроме того, он используется для контроля вертикальности фундамента, стен и колонн.

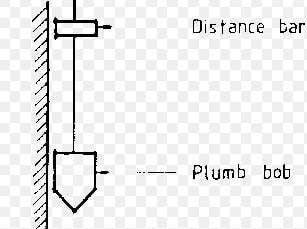

Проверка вертикальности конструктивных элементов

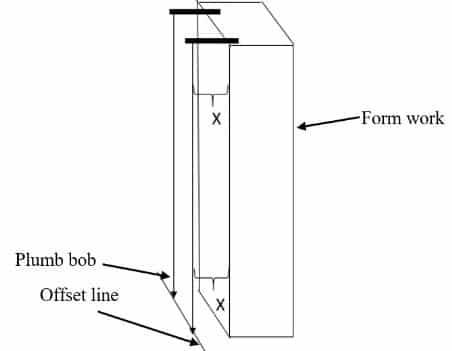

Проверка вертикальности колонн
Отвес или вертикальная линия отвеса под воздействием силы ветра теряет свою точность и аккуратность. Небольшое или умеренное боковое движение отвеса можно удовлетворительно уменьшить, смочив его в масле или воде.
Если высота конструкции большая, то можно заменить струну длинной проволокой, но при этом следует соблюдать существенные меры предосторожности, чтобы не подвергать риску людей, работающих внизу.
2. Метод спиртового уровня
Этот инструмент подходит для контроля вертикальности небольших работ, например, для проверки опалубки и дверных коробок. Если спиртовой уровень используется для приблизительных проверок, то необходимо проверить вертикальность с помощью более точной техники.

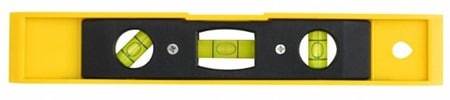

Спиртовой уровень
3. Метод теодолита
Теодолит является мощным инструментом, который может быть использован для проверки вертикальности работ во время строительства с большой точностью и аккуратностью.
Он подходит для проверки или контроля вертикальности башен, как показано на рисунке 8, стен, фундамента и колонн, как показано на рисунке 9; особенно большого количества колонн вдоль одной линии сетки.
С помощью теодолита в сочетании с рулеткой можно измерить наклон отвесной линии элемента.
Процедура, используемая для проверки вертикальности колонн, включает в себя:
- Установка цифрового теодолита с центром на колышке, установленном на расстоянии 500 мм от сетки колонн.
- После точной установки теодолита включается лазерный луч и фокусируется на стальной ленте, которая крепится к опалубке.
- Снимите показания стальной ленты через телескоп.
- Снимите показания в двух положениях на одном уровне на верхнем и нижнем уровнях опалубки. Сняв два показания на одном уровне, можно определить любую кривизну поверхности. Эти шаги показаны на рисунке 9.

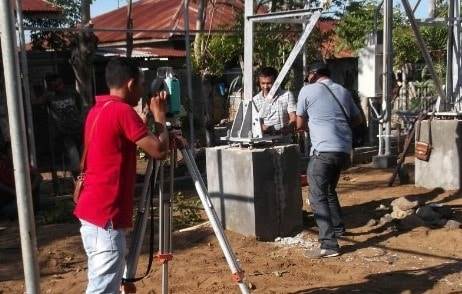

Проверка вертикальности с помощью теодолита

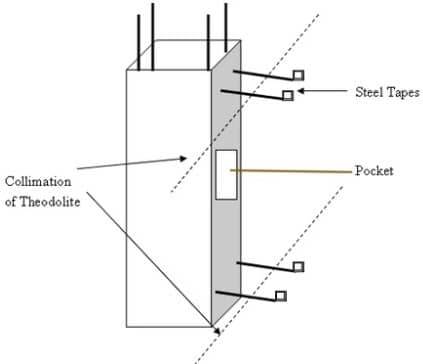

Проверка вертикальности колонн с помощью теодолита
4. Метод оптического отвеса
Это прибор, который видит прямо вниз или прямо вверх. Оптический отвес имеет автоматический компенсатор, что значительно повышает его точность по сравнению с другими методами, используемыми для контроля вертикальности.
Оптический отвес

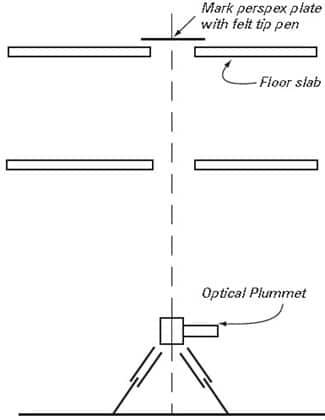

Оптический отвес для контроля вертикальности сооружения
