Водопады на каналах — их типы и значение

  • Типы водопадов на каналах и их значение
    • Водопады канала Оге
    • Стремительные водопады
    • Ступенчатые водопады
    • Водопады с трапециевидной выемкой
    • Колодезный тип водопада
    • Простой водопад с вертикальным падением (водопад типа Сарда)
    • Водопад прямого ледника
    • Водопады канала типа Монтегю
    • Водопад английского типа или водопад с перегородкой
  • Что такое водопад канала?

    Водопад — это прочное каменное сооружение, которое строится на канале, если естественный уклон грунта круче, чем проектный уклон дна канала. Если разница в уклоне меньше, можно построить один водопад. Если же она больше, то водопады строятся через равные промежутки времени.

    Типы канальных водопадов

    Расположение водопадов

    Расположение водопада зависит от следующих факторов

  • Топография канала
  • Экономичность выемки или заполнения
  • Два вышеперечисленных фактора определяют местоположение водопада на канале. Понимая топографические условия, мы можем обеспечить требуемый тип падения, который даст хорошие результаты. В то же время, предусмотренный тип падения является экономичным и более полезным. Поэтому экономические расчеты также важны. Несбалансированные земляные работы в верхнем и нижнем течении приводят к тому, что проект становится неэкономичным.

    Типы водопадов для каналов и их значение

    Ниже описаны важные типы водопадов, которые использовались в старые времена и те, которые используются в наши дни:

    • Свесные водопады
    • Рапиды
    • Ступенчатые водопады
    • Водопады с трапециевидной выемкой
    • Водопады типа колодца
    • Простые вертикальные водопады
    • Водопады с прямыми ледниками
    • Водопады типа Монтегю
    • Английские водопады или водопады с перегородками

    Водопады типа Ogee Canal

    Кривая Ogee — это комбинация выпуклой и вогнутой кривых. Таким образом, водопад Ogee состоит из выпуклых и вогнутых кривых постепенно. Эта постепенная комбинация помогает обеспечить плавный переход потока, а также уменьшить воздействие. Если естественная поверхность грунта канала внезапно меняется на более крутой уклон, то для этого канала рекомендуется использовать огибное падение. В верхнем и нижнем течении водопада предусматривается каменная отмостка.

    ogee-canal-falls-details
    Оге-канальные водопады

    Быстрое падение канала

    Быстрое падение состоит из длинного наклонного ледника. Его сооружают, если имеющаяся естественная поверхность земли ровная и длинная. Для этого устраивается ложе из бутовой кладки, которое отделывается цементным раствором в соотношении 1:3. Для поддержания уклона русла предусматриваются отбойные стенки как вверх, так и вниз по течению. Стремительные водопады являются дорогостоящими сооружениями.

    Быстрые водопады Подробнее
    Быстрый водопад

    Ступенчатые водопады

    Как и само название, ступенчатый водопад состоит из вертикальных ступеней с постепенными интервалами. Ступенчатый водопад — это модификация быстрого водопада. Он подходит для канала, у которого верхнее течение находится на очень высоком уровне по сравнению с нижним течением. Эти два уровня соединяются вертикальными ступенями или перепадами, как показано на рисунке.

    Ступенчатые водопады Подробнее
    Ступенчатые водопады

    Водопад канала с трапециевидной выемкой

    В случае водопадов с трапециевидными выемками поперек канала возводится стена с высоким гребнем, а в этой стене делаются трапециевидные выемки. Трапецеидальные водопады очень экономичны и подходят для малых расходов. В настоящее время этот тип водопадов широко используется из-за своей простоты и популярности.

    Водопад с трапециевидной выемкой

    Водопады колодезного типа

    Водопады колодезного типа также называют водопадами сифонного типа. В этом случае в верхнем течении строится входной колодец с трубой на дне. По трубе вода поступает в колодец или водохранилище ниже по течению. Если мощность сброса составляет более 0,29 кумексов, то предпочтительнее использовать колодец, расположенный ниже по течению, в противном случае подходит водохранилище.

    Колодезный тип водопада

    Простой вертикальный водопад (водопад типа сарда)

    Простой вертикальный водопад или водопад Сарда состоит из одного вертикального перепада, который позволяет воде из верхнего течения падать с внезапным ударом на нижнее течение. Нижнее течение действует как подушка для воды верхнего течения и рассеивает дополнительную энергию. Этот тип падения опробован в канале Сарда UP (Индия), поэтому его также называют водопад Сарда.

    Простой водопад с вертикальным падением (водопад типа Сарда)

    Прямой водопад в канале Глейсис

    Это современный тип конструкции, при котором поперек канала сооружается приподнятый гребень, а от приподнятого гребня вниз по течению идет пологая прямая наклонная поверхность. Вода, поступающая из верхнего течения, пересекает приподнятый гребень и падает на наклонную поверхность с достаточным рассеиванием энергии.

    водопады прямого канала гласиса

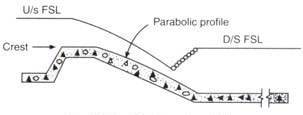

    Канальные водопады типа Монтегю

    Водопад Монтегю похож на водопад с прямым ледником, но в этом случае ледник не прямой. Она имеет параболическую форму для создания вертикальной составляющей скорости, что улучшает рассеивание энергии в большей степени.

    водопады типа монтегю

    Английский или баффл-канал

    Водопады английского или перегородчатого канала

    В этом случае прямой ледниковый водопад расширяется в виде отбойной платформы с отбойной стенкой. Это подходит для любого водосброса. Отбойная стенка строится около носка прямого ледника на требуемом расстоянии на проектной высоте. Основное назначение отбойной стенки — создание гидравлического прыжка с прямого ледника на отбойную платформу.
